گیج فشار

گیج فشار چیست؟

گیج فشار (Pressure Gauge) دستگاهی است برای اندازه‌گیری فشار سیالات (مایع یا گاز) در سیستم‌های بسته، مانند خطوط لوله، مخازن، کمپرسورها، پمپ‌ها و تجهیزات صنعتی.

گیج‌ها در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، دارویی، غذایی، تأسیسات مکانیکی و حتی مصارف خانگی کاربرد دارند.

انواع گیج فشار بر اساس مکانیزم:

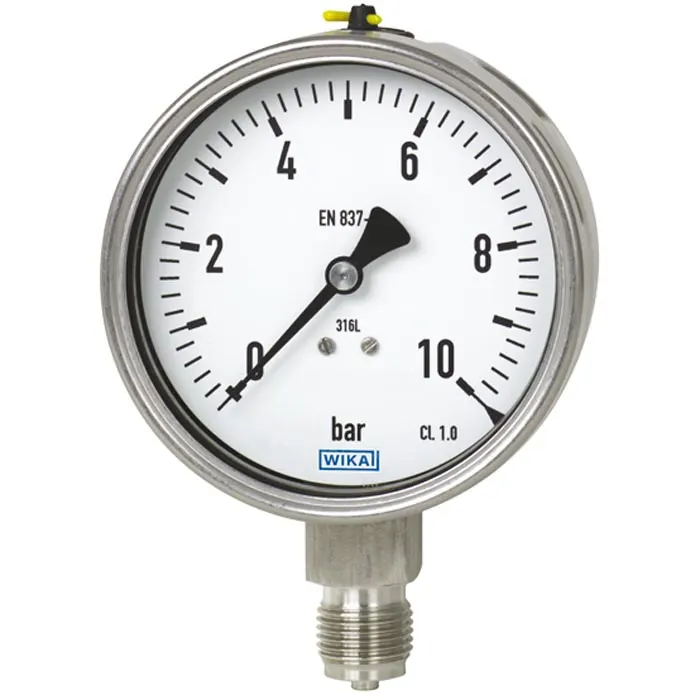

1. گیج فشار بوردون (Bourdon Tube Pressure Gauge):

   • رایج‌ترین نوع گیج

   • دارای لوله منحنی فلزی است که با افزایش فشار تغییر شکل می‌دهد

   • کاربرد: عمومی، صنعتی، تاسیساتی

   • برندهای معتبر:

     • WIKA (آلمان) – مدل‌های سری 111، 213

2. گیج فشار دیافراگمی (Diaphragm Pressure Gauge):

   • استفاده از دیافراگم فلزی یا لاستیکی برای حس فشار

   • مناسب برای سیالات خورنده یا ویسکوز بالا

   • حساس‌تر به فشارهای پایین نسبت به بوردون

   • برندهای معتبر:

     • WIKA – سری 432.50، مدل‌های با دیافراگم محافظ PTFE

     • Ashcroft – سری 1032

3. گیج فشار دیجیتال (Digital Pressure Gauge):

   • نمایش دیجیتالی با دقت بالا

   • دارای قابلیت‌های اضافی مثل هشدار، ثبت اطلاعات، خروجی سیگنال

   • کاربرد: تست، آزمایشگاه، خودکارسازی صنعتی

4. گیج فشار خلأ (Vacuum Gauge):

   • برای اندازه‌گیری فشار کمتر از فشار جو

   • اغلب در سیستم‌های خلأ، پمپ‌های خلا، اتوکلاو و ...

   • برندهای معتبر:

     • WIKA – سری CPG1000، DG-10

     • Ashcroft – DG25

     • Emerson Rosemount – سری 3051 (ترانسمیتر دیجیتال فشار)

     • Fluke – مدل‌های دیجیتال برای تست و کالیبراسیون

5. گیج فشار اختلافی (Differential Pressure Gauge):

   • اندازه‌گیری اختلاف فشار بین دو نقطه

   • کاربرد در فیلترها، مبدل‌ها، مخازن دوجداره و جریان سنجی

   • برندهای معتبر:

     • WIKA – مدل‌های با محدوده فشار منفی

     • Ashcroft – گیج‌های ترکیبی (Compound Gauge)

انتخاب گیج فشار مناسب براساس:

• محدوده فشار (مثلاً 0 تا 10 بار، 0 تا 1000 psi)

• نوع سیال (آب، گاز، بخار، سیالات خورنده)

• نوع اتصال (افقی، عمودی، دنده‌ای، فلنجی)

• قطر صفحه نمایش (معمولاً بین 2 تا 6 اینچ)

• کلاس دقت (مثلاً ±1%)
